Замена масляного насоса

Снятие масляного насоса БМВ Х5 Е53 необходимо проводить в следующем порядке.

Снять пластину жесткости и слить масло из двигателя. Снять нижнюю часть (поддон) масляного картера двигателя. Отвернуть гайку М10×1,0 (25, см. рис. 5.15) и снять звездочку (24) привода масляного насоса вместе с цепью (1) привода.
Рис. 5.15. Привод валов (цилиндры 5 - 8) БМВ Х5 Е53 N62

  • Дальнейшие работы выполнять с помощником. Отвернуть болты (М8) (22, 23, см. рис. 5.15) крепления масляного насоса и снять его. Болты к дальнейшему использованию не пригодны.

При установке необходимо заменить уплотнительное кольцо (1, рис. 5.158) в блок-картере двигателя, предварительно смазав его маслом для двигателя.

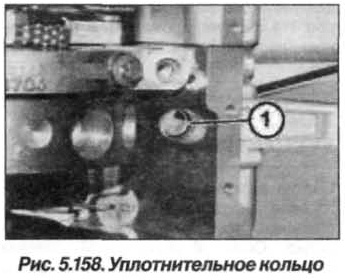

Рис. 5.158. Уплотнительное кольцо БМВ Х5 Е53 N62

  • Вставить маслопровод (3, см. рис. 5.15) в блок-картер, не допуская повреждение уплотнительного кольца (2). При установке масляного насоса необходимо заменить его уплотнительное кольцо (4), предварительно смазав его маслом для двигателя. Вставить маслопровод (3) в отверстие в масляном насосе, не допуская повреждение уплотнительного кольца.
  • Заменить уплотнительное кольцо (2), предварительно смазав его маслом для двигателя. Не допускать повреждение уплотнительных колец. Убедиться в правильности установки маслопровода.
  • Новые болты (М8, класса 10.9) крепления масляного насоса BMW X5 E53 затянуть моментом 34 Н·м (3,4 кгс·м). Гайку (25, М10) крепления звездочки масляного насоса затянуть моментом 45 Н·м (4,5 кгс·м). Собрать двигатель.
