Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена перегородки отопителя

Замену перегородки отопителя БМВ Х5 Е53 необходимо проводить в следующем порядке. Снять уплотнительные планки (1, рис. 4.149).

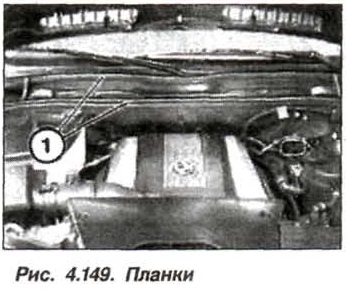

Рис. 4.149. Планки БМВ Х5 Е53 М62

  • Повернуть воротки крышки микрофильтра на 90° и снять крышку движением вверх. Вывернуть болты и вынуть перегородку отопителя движением вверх.

Установку перегородки следует проводить в обратном порядке, при этом необходимо проверить отсутствие повреждений и, при необходимости, заменить резиновые уплотнения (1, рис. 4.150) слева и справа. Смазать резиновые уплотнения (1), слева и справа, смазкой для облегчения скольжения резины типа «технический вазелин».

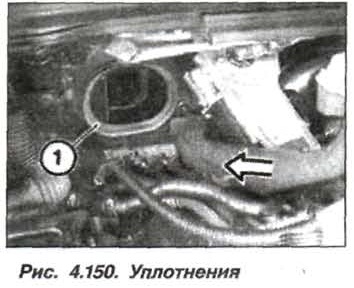

Рис. 4.150. Уплотнения БМВ Х5 Е53 М62

Направляющие канавки очистить и покрыть смазкой для облегчения скольжения резины. Завести перегородку отопителя по боковым направляющим канавкам и закрепить ее крышкой микрофильтра.
