Замена исполнительного узла системы DISA

Замена исполнительного узла системы DISA БМВ Х5 Е53 (раздельная система всасывания – резонансный наддув) необходимо проводить в следующем порядке.

  • Выполнить следующие подготовительные операции:
  • выключить зажигание;
  • снять декоративный кожух;
  • снять нижний кожух, закрывающий двигатель;
  • снять левый и правый кожух катушек зажигания;
  • снять среднюю панель отсека вспомогательных механизмов двигателя;
  • расфиксировать и отсоединить ШС от:
  • дроссельной заслонки;
  • от левых и правых датчиков детонации;
  • от датчика давления масла;
  • от датчика температуры на термостате;
  • от датчика температуры охлаждающей жидкости;
  • от левого и правого электромагнитных клапанов стороны выпуска;
  • от левого и правого электромагнитных клапанов стороны впуска;
  • от клапана вентиляции топливного бака;
  • от генератора;
  • от левого и правого отводов распределительной магистрали;
  • от левого и правого двигателей системы Valvetrnic;
  • от левого и правого датчиков положения распределительных валов выпускных клапанов системы VANOS;
  • от левого и правого датчиков положения распределительных валов впускных клапанов системы VANOS;
  • от левого и правого датчиков эксцентрикового вала;
  • от датчика разности давления.
  • вынуть жгут проводов из направляющих;
  • отвернуть резьбовое крепление жгута проводов двигателя к впускному коллектору с левой и правой стороны.
  • Исполнительный узел системы DISA BMW X5 E53 расположен на задней стенке впускного коллектора (рис. 5.172). Расфиксировать ШС (1) и отсоединить от исполнительного узла системы DISA. Вывернуть болты (3 шт., стрелки) крепления узла. Вынуть исполнительный узел (2) системы DISA из впускного коллектора.

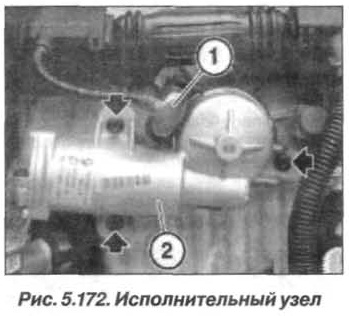

    Рис. 5.172. Исполнительный узел БМВ Х5 Е53 N62
  • При установке необходимо заменить болты крепления и выставить (повернуть) приводной вал исполнительного узла (2) в исходное положение.
