Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена подушек крепления двигателя

Замену правой подушки крепления двигателя БМВ Х5 Е53 необходимо проводить в следующем порядке. Зафиксировать двигатель в положении для установки, используя приспособление «00.0.200» Снять панель защиты вспомогательных агрегатов двигателя, оба передних колеса и пластину жесткости.

  • Отвернуть гайки крепления подушек подвески двигателя. Приподнять двигатель с помощью приспособления «11.0.000» примерно на 10 мм.
  • Установить рулевой механизм в среднее положение, маркировки на вале рулевого управления и рулевом механизме должны совпадать. Опустить балку переднего моста.
  • Отвернуть болты (1, рис. 5.201) на правой подушке крепления двигателя. Вынуть подушку крепления двигателя движением вперед.

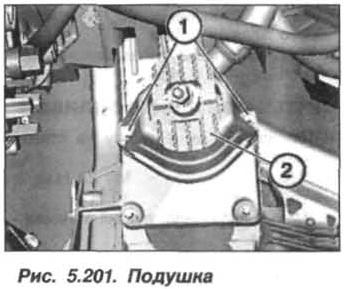

    Рис. 5.201. Подушка БМВ Х5 Е53 N62

Установку правой подушки крепления двигателя BMW X5 E53 следует проводить в обратном порядке, при этом необходимо проследить, чтобы прилив (1, рис. 5.202) подушки указывал в сторону центральной оси автомобиля.

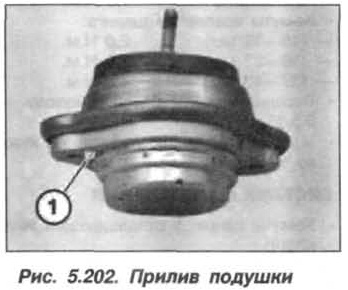

Рис. 5.202. Прилив подушки БМВ Х5 Е53 N62

  • Маркировка подушек крепления должна быть следующая:

–  правая подушка крепления двигателя – четный номенклатурный номер детали;

–  левая подушка крепления двигателя – нечетный номенклатурный номер детали.

  • Болты крепления подушки двигателя М8 (10.9) затянуть моментом 30 Н·м (3,0 кгс·м), а гайки М10 (10.9) моментом 56 Н·м (5,6 кгс·м).

Замену левой подушки крепления двигателя БМВ Х5 Е53 проводить аналогичным образом, при этом подушка крепления двигателя вынимается движением назад.
