Замена ЭБУ-КСУД (DME)

Каждый электронный блок управления (ЭБУ) КСУД БМВ Х5 Е53 имеет свою определенную программу. В каждом случае замены ЭБУ необходимо считать с помощью DIS-тестера уровень программного и аппаратного обеспечения. В зависимости от режима работы, ЭБУ получает от датчиков различную информацию, которая сравниваются со значениями, хранящимися в его памяти. Блок работает также по программе самообучения, когда данные по режимам и стилю управления автомобилем накапливаются и усредняются.



Внимание!

  1. ЭБУ-КСУД может находиться без питания (АБ отключена) не более одного часа, иначе теряются данные по результатам самообучения.
  2. При установке нового ЭБУ-КСУД (DME) необходимо знать номер и код заменяемого блока.



Установку нового блока управления проводить только на СТОА, т.к. при повторной установке ЭБУ-КСУД или установке нового блока в систему необходимо ввести новые данные и дать двигателю поработать на всех режимах его эксплуатации.

Снятие ЭБУ-КСУД BMW X5 E53 необходимо проводить в следующем порядке. Если есть возможность, то прогреть двигатель до рабочей температуры. Снять показания с ШСа диагностики и зафиксировать их. Выявленные неисправности устранить и стереть записи из ЗУ неисправностей ЭБУ-КСУД системы DME.

  • Если выявлена неисправность по вине ЭБУ-КСУД, то выключить зажигание и подключить DIS-тестер или MoDiC. К работам приступать только после выключения зажигания и снятия АБ.

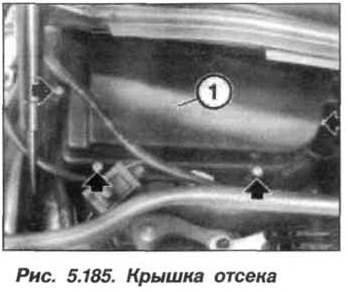

  • Освободить фиксатор и снять направляющую воздушного потока фильтра кондиционера. Вывернуть винты (стрелка, рис. 5.185) и снять крышку (1) отсека управляющей электроники.
    Рис. 5.185. Крышка отсека БМВ Х5 Е53 N62



Примечание.

Винты уплотнительной прокладни (3) выворачивать только при демонтаже жгута проводов.



Расстыковать ШСы ЭБУ-КСУД БМВ Х5 Е53 на блоке системы DME. Вынуть блок управления из зажимов, предварительно раскрыв их, зажимы не снимать. Вынуть ЭБУ-КСУД системы DME. Дальнейшие действия с ЭБУ-КСУД определяются в соответствии с указаниями инструкции на DIS-тестер.

Установку ЭБУ-КСУД следует проводить в обратном порядке, при этом необходимо, при закрытии крышки отсека управляющей электроники, вставить его держатели (лапки) в отверстия и защелкнуть крышку.

Если блок управления был более одного часа обесточен или устанавливается новый блок, то необходимо: запрограммировать ЭБУ-КСУД; закодировать ЭБУ-КСУД; считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME»; устранить неисправности и стереть информацию о неисправностях из памяти ЗУ; прогреть двигатель до рабочей температуры; совершить пробный пробег на 10 – 12 км с переменной скоростью, задействовав все возможные режимы движения. При этом блок управления получит все необходимые данные для усреднения.
