Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена вентилятора отсека управляющей электроники

Замену вентилятора отсека управляющей электроники БМВ Х5 Е53 необходимо проводить в следующем порядке. Считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME». Устранить неисправности и стереть информацию о неисправностях из памяти ЗУ. Выключить зажигание и отсоединить АБ. Освободить фиксатор и снять воздушную направляющую микрофильтра, движением вверх.

  • Вывернуть винты (2, см. рис. 5.186) и снять крышку (1) отсека управляющей электроники.



Примечание.

Винты уплотнительной прокладки в креплении выворачивать только при демонтаже жгута проводов.



  • Расфиксировать и отсоединить ШСы на ЭБУ системы DME и системы Valvetronic. Снять ЭБУ систем Valvetronic и встроенный модуль питания. Приподнять модуль питания, расфиксировать и отсоединить ШС на нижней стороне. Снять ЭБУ. Расфиксировать и отсоединить ШС от вентилятора отсека управляющей электроники BMW X5 E53.

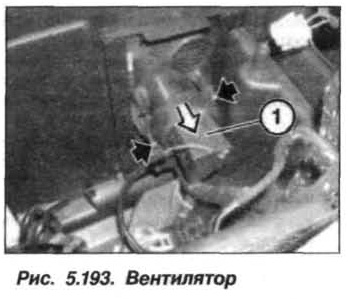

  • Расфиксировать и отсоединить реле. Вывернуть болты на кронштейне ЭБУ и снять кронштейн движением вверх. Вывернуть болты (стрелки, рис. 5.193) и снять вентилятор (1) отсека управляющей электроники в направлении, указанном стрелкой.
    Рис. 5.193. Вентилятор БМВ Х5 Е53 N62

При установке вентилятора проследить, чтобы крышка защелкнулась. Проверить функционирование системы DME и стереть информацию из ЗУ неисправностей.
