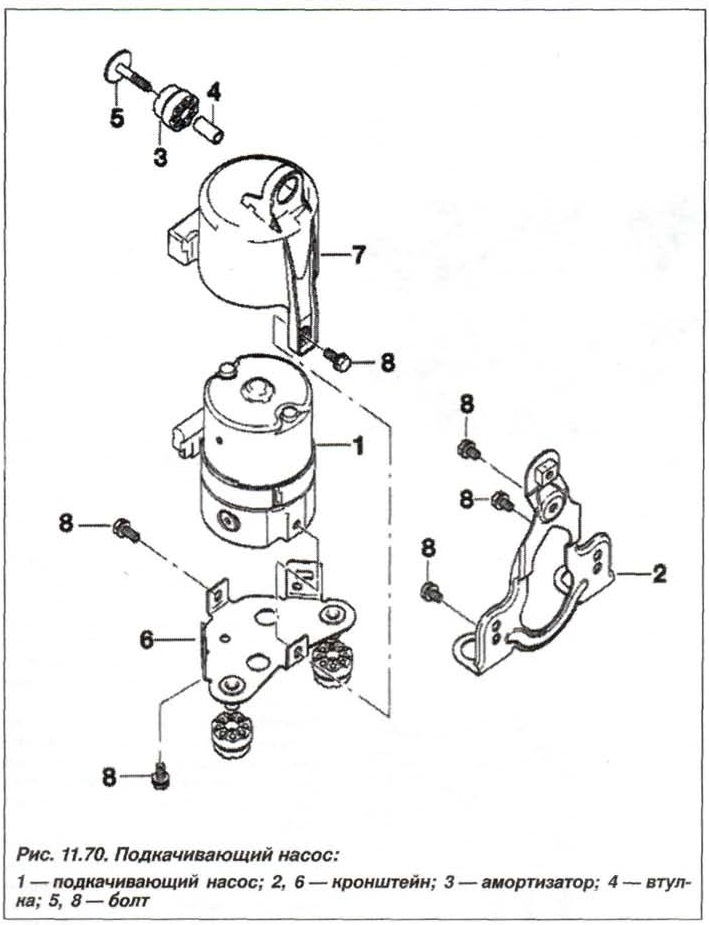

Конструктивное исполнение подкачивающего насоса системы «DSC» и его установка показана на рисунке 11.70.
Замену подкачивающего насоса БМВ Х5 Е53 необходимо проводить в следующем порядке. Откачать тормозную жидкость из компенсационного бачка. Снять брызговик левого переднего колеса, для чего удалить насечные заклепки (1, рис. 11.71) и вывернуть болты (2).
- Вывернуть болт (5, см. рис. 11.70) крепления кронштейна насоса к кузову. Расфиксировать и отсоединить ШС (верхняя стрелка, рис. 11.72) насоса. Подложить ветошь в районе штуцеров тормозных трубопроводов. Промаркировать места установки и отсоединить трубопроводы (см. нижние стрелки) тормозного привода от подкачивающего насоса.
- Удалить пролив тормозной жидкости. Вынуть подкачивающий насос из резиновых амортизаторов, вместе с кожухом и кронштейном. Вывернуть болты (13), переставить защитный кожух (7) и кронштейн (2).
Установку подкачивающего насоса BMW Х5 Е53 следует проводить в обратном порядке, при этом необходимо. Болты крепления защитного кожуха и кронштейна на насосе затянуть моментом 8,0 Н·м (0,8 кгс·м).
- Подсоединить тормозные трубопроводы согласно маркировке на подкачивающем насосе:
– HZ, трубопровод к главному тормозному цилиндру;
– ВА, трубопровод к компенсационному бачку тормозного привода.
- Накидные гайки штуцеров тормозных трубопроводов затянуть моментом 14 Н·м (1,4 кгс·м). Болт крепления кронштейна насоса на кузове затянуть моментом 8,0 Н·м (0,8 кгс·м).
- По окончании работ:
– подсоединить устройство для замены тормозной жидкости:
– активизировать подкачивающий насос с помощью системы «DIS» БМВ Х5 Е53;
– прокачать контур привода передних колес.
