Проверку головки блока цилиндров двигателя БМВ Х5 Е53 на герметичность необходимо проводить в следующем порядке.
- Приготовить приспособления «11.9.430», «11.9.431», «11.9.432» и «11.9.433» к работе. Снять и разобрать головку блока цилиндров. Наложить приспособления «11.9.431» на уплотнительную плоскость головки блока цилиндров и привернуть их болтами (приспособление «11.9.433)» к головке блока цилиндров.

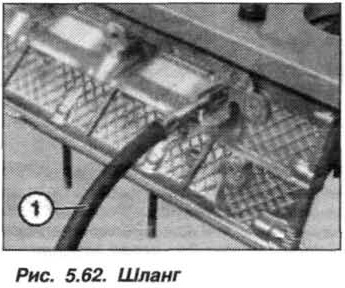

- Заглушить отверстие охлаждающей полости приспособлением «11.9.432», и затянуть его крепление. Подключить шланг (1, рис. 5.62) источника сжатого воздуха с манометром к головке блока цилиндров.
- Погрузить головку блока цилиндров в ванну с водой, при необходимости уменьшить ее жесткость моющими средствами. Подать испытательное давление 4,5 бар (кгс/см2), и проверить герметичность головки блока цилиндров на наличие трещин в стенках, по появлению пузырьков воздуха.
