Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена рычагов толкателей со стороны впуска правой головки блока цилиндров

Технология снятия и установки рычагов толкателей на стороне впуска правой головки блока цилиндров БМВ Х5 Е53 аналогично левой головке, но имеет свои особенности, связанные с блоком цилиндров 1 – 4.



Внимание!

Крышки подшипников распределительных валов цилиндров 1 – 4 и 5 – 8 нельзя менять местами.



  • Снять двигатель привода правого эксцентрикового вала, катушки зажигания цилиндров 1 – 4, крышку правой головки блока цилиндров, вывернуть свечи зажигания цилиндров 1 – 4 и снять правые исполнительные узлы системы VANOS на стороне впуска и выпуска.



Внимание!

Повернуть распределительный вал впускных клапанов так, чтобы при снятии опорной перемычки, промежуточные рычаги не соскользнули и не повредили распределительный вал.

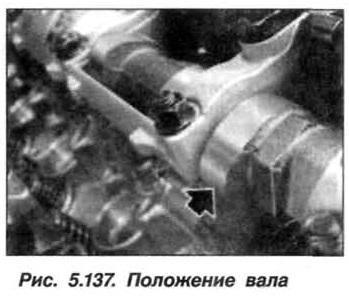

  • Повернуть распределительный вал впускных клапанов в направлении вращения так, чтобы кулачок 1-го цилиндра (стрелка) был обращен горизонтально, как показано на рисунке 5.137.
    Рис. 5.137. Положение вала БМВ Х5 Е53 N62
  • Крышки подшипников распределительного вала впускных клапанов на стороне цилиндров 1 – 4 имеют маркировку «LE1 – LE5» читаемую со стороны впуска.



Примечание.

Снятие промежуточных рычагов BMW X5 E53 следует начинать с 4-го цилиндра, для цилиндров 1 – 3 действия аналогичны.

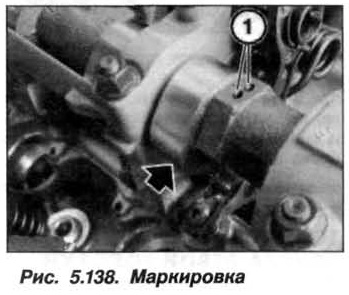

  • Повернуть распределительный вал впускных клапанов за шестигранник по направлению вращения так, чтобы кулачок 1-го цилиндра занял наклонное верхнее положение (стрелка), как показано на рисунке 5.138. Маркировка (1) на шестиграннике распределительного вала впускных клапанов расположена сверху.
    Рис. 5.138. Маркировка БМВ Х5 Е53 N62
  • Установить правые исполнительные узлы системы VANOS впуска и выпуска, ввернуть свечи зажигания цилиндров 1 – 4, установить крышку левой головки блока цилиндров, установить катушки зажигания цилиндров 1 – 4, установить двигатель привода правого эксцентрикового вала и собрать двигатель.
