Снятие промежуточных рычагов в правой головке блока на стороне цилиндров 1 – 4 БМВ Х5 Е53 следует проводить в аналогичном порядке для 5 – 8 цилиндров, при этом необходимо учитывать строну головки блока
- Снять двигатель привода регулировки правого эксцентрикового вала, катушки зажигания цилиндров 1 – 4. Снять крышку правую головки блока цилиндров и вывернуть свечи зажигания цилиндров 1 – 4. Снять правые исполнительные узлы системы VANOS впуска и выпуска.
Внимание!
Сначала необходимо провернуть распределительный вал впускных клапанов так, чтобы при снятии опорной перемычки, промежуточные рычаги не соскользнули и не повредили распределительный вал.

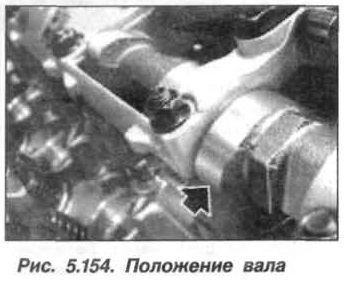

- Повернуть распределительный вал впускных клапанов в направлении вращения так, чтобы надпись (1, рис. 5.154) была обращена вверх по направлению оси 1-го цилиндра, и его кулачок (стрелка) занял горизонтальное положение.
Внимание!
Крышки подшипников распределительных валов цилиндров 1 – 4 и 5 – 8 нельзя менять местами.
- Крышки подшипников распределительного вала впускных клапанов на стороне цилиндров 1 – 4 BMW X5 E53 имеют маркировку «LE1 – LE5», читаемую со стороны впуска. Рычаги толкателей легко перемещаются при установке опорной перемычки. Опорную перемычку не переворачивать.
- При сборке, установить крышку подшипника «LE1» так, чтобы маркировка (рис. 5.155) читалась со стороны впуска. Установить гайки (М7) и затянуть их моментом 14 Н∙м (1,4 кгс∙м).

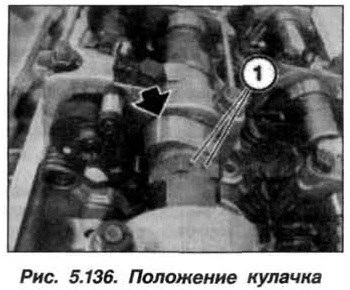

- Повернуть распределительный вал впускных клапанов по направлению вращения так, чтобы кулачок 1-го цилиндра занял наклонное нижнее положение (стрелка), как показано на рисунке 5.136. Маркировка (1) на шестиграннике распределительного вала впускных клапанов расположена сверху.
- Установить правые исполнительные узлы системы VANOS впуска и выпуска, ввернуть свечи зажигания цилиндров 1 – 4, установить крышку правой головки блока цилиндров и катушки зажигания цилиндров 1 – 4.
- Установить двигатель регулировки привода правого эксцентрикового вала и собрать двигатель.
