Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена двигателей привода эксцентриковых валов

Замену двигателя привода левого эксцентрикового вала БМВ Х5 Е53 на стороне цилиндров 5 – 8 необходимо проводить в следующем порядке. Снять звукоизоляционный кожух, кожух катушек зажигания. Расфиксировать ІІІС (17, см. рис. 5.5) и отсоединить от двигателя (16) привода. Вывернуть болты, повернуть двигатель привода так, чтобы он вышел из зацепления с зубчатым венцом эксцентрикового вала (1). Снять двигатель.
Рис. 5.5. Крышка головки блока цилиндров БМВ Х5 Е53 N62

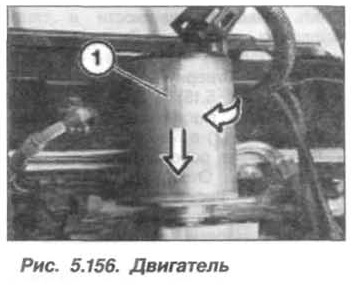

  • При установке необходимо заменить уплотнительные кольца на проставке. Вставить двигатель (1, рис. 5.156) привода и задвинуть его поворачивая, до проставки. Повернуть двигатель привода так, чтобы он занял исходное положения его установки в проставке.
    Рис. 5.156. Двигатель БМВ Х5 Е53 N62
  • Вставить и затянуть болты. Считать информацию из ЗУ неисправностей ЭБУ-КСУД. Зафиксировать сообщения и устранить неисправности. Стереть информацию из ЗУ неисправностей.

Замену двигателя привода левого эксцентрикового вала на стороне цилиндров 1 – 4 следует проводить в аналогичном порядке, как и для цилиндров 5 – 8.
