Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена ремня привода компрессора кондиционера

Поликлиновой ремень привода компрессора кондиционера БМВ Х5 Е53 меняется при тех же обстоятельствах, что и ремень привода генератора.



Примечание.

Если приводной ремень будет использоваться в дальнейшем, то необходимо отметить направление его движения и установить снова в этом же направлении.



Снятие ремня привода компрессора кондиционера BMW X5 E53 необходимо проводить в следующем порядке. Приготовить приспособления «61.1.040» и «11.3.340» и снять ремень привода генератора. Снять панель защиты картера двигателя. Повернуть коленчатый вал двигателя за центральный болт по направлению вращения двигателя.

  • Одновременно снять приводной ремень (1, рис. 5.91) с помощью чистой салфетки (2) движением вперед в направлении, указанном стрелкой.

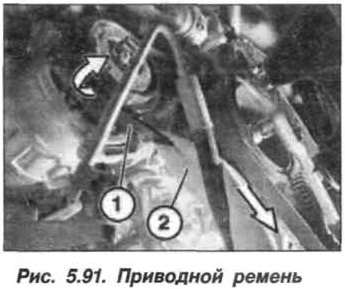

    Рис. 5.91. Приводной ремень БМВ Х5 Е53 N62

Установку приводного ремня необходимо проводить в следующем порядке.

  • Надеть приводной ремень и зафиксировать его с помощью приспособления «64.1.040». Вращать двигатель за центральный болт в направлении вращения до тех пор, пока приводной ремень (1, рис. 5.92) не сядет на шкив.

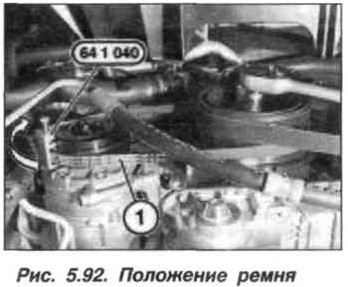

    Рис. 5.92. Положение ремня БМВ Х5 Е53 N62
  • При установке ремня проследить, чтобы он плотно лег в пазы (ручьи) шкивов, снять приспособление «64.1.040». Сила натяжения роликом не регулируется, он автоматически выставить необходимое усилие натяжения ремня привода компрессора БМВ Х5 Е53. Установить снятые детали и узлы на автомобиль.
