Установку левого распределительного вала впускных клапанов БМВ Х5 Е53 на стороне цилиндров 5 – 8 необходимо проводить, начиная с 8-го цилиндра, в следующем порядке.
- Очистить все постели подшипников и кулачки распределительного вала впускных клапанов и смазать их маслом для двигателя. Распределительный вал впускных клапанов (16, см. рис. 5.11) имеет канавку, а колесо (17) датчика его положения – выступ для их взаимной фиксации.
- Надеть колесо (17) датчика и выставить его относительно канавки в распределительном валу. Вставить и затянуть болт (18, М 16×1,5) моментом 30,0 Н·м (3,0 кгс·м). Вставить кольца (13) прямоугольного сечения, установку начинать с дальнего кольца. Быть крайне осторожным, кольца легко ломаются. Осторожно развести концы кольца и установить его в канавку. Вдавить конец кольца в канавку, а с другой стороны зацепить фиксатором.
- Вложить распределительный вал (16) впускных клапанов BMW X5 E53 так, чтобы кулачки 5-го цилиндра показывали вверх.

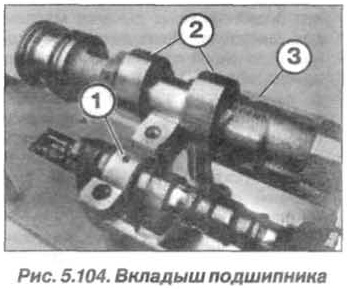

- Убедиться, что вкладыши (1, рис. 5.104) подшипников эксцентрикового вала зафиксированы в опорной перемычке.
Примечание.
Вкладыш (1) подшипника устанавливается в канавку в крышке подшипника.
- Проверить центрирующие втулки на отсутствие повреждений и правильность их установки. Установить крышки подшипников «RE2 – RE5», приспособление «11.9.473» и зафиксировать гайкой опорную перемычку и крышку подшипника. Установить приспособление «11.9.472» и выставить постель подшипника распределительного вала впускных клапанов БМВ Х5 Е53.

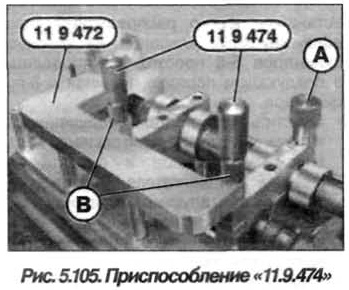

- Установить центрирующие втулки (приспособление «11.9.475»), и выставить приспособление «11.9.472» относительно крышек подшипников 2 и 3. Установить приспособления «11.9.474» (рис. 5.105) и завернуть их до прилегания.
Примечание.
- Приспособления «11.9.472», «11.9.474» и «11.9.475» остаются установленными до тех пор, пока не будут установлены все торсионные пружины и промежуточные рычаги.
- Установка промежуточных рычагов и торсионных пружин цилиндров 5 – 7 аналогична цилиндру 8.

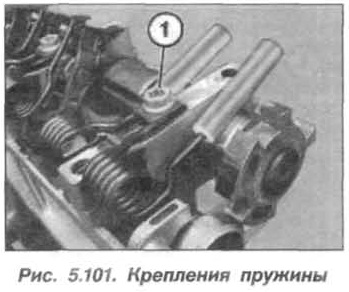

- Установить приспособления «11.9.400» на один конец торсионной пружины 8-го цилиндра и опереть торсионную пружину на головку блока цилиндров. Вставить болт (М7) (1, см. рис. 5.101) и затянуть его.
- Смазать все поверхности скольжения промежуточных рычагов маслом для двигателя. Приподнять один конец торсионной пружины с помощью приспособления «11.9.480» и снять с него приспособление «11.9.490». Удерживать один конец торсионной пружины приподнятым, установить промежуточный рычаг движением сверху. Вставить первый конец торсионной пружины в направляющую на промежуточном рычаге.
- Приподнять второй конец торсионной пружины с помощью приспособления «11.9.480» и снять с него приспособление «11.9.490». Удерживать второй конец торсионной пружины приподнятым (см. рис. 5.101), установить промежуточный рычаг движением сверху. Вставить второй конец торсионной пружины в направляющую на промежуточном рычаге.

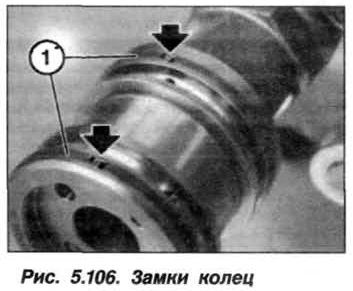

- Установить датчик положения эксцентрикового вала и снять приспособления «11.9.474», «11.9.475». Убедиться, что концы колец (1, рис. 5.106) направлены вверх и их замки (стрелки) защелкнулись.
Внимание!
Рычаги толкателей легко перемещаются при установке опорной перемычки. Опорную перемычку не переворачивать.

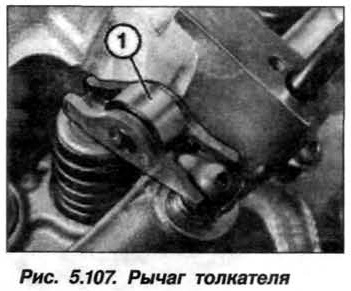

- Убедиться, что рычаг (1) толкателя зафиксирован, как показано на рисунке 5.107, на элементах гидравлической системы компенсации клапанного зазора и на их клапанах BMW X5 E53. Выровнять рычаги (1) толкателей привода клапанов. Снять приспособление «11.9.473» и приспособление «11.9.470» с опорной перемычки.
- Установить опорную перемычку (1, рис. 5.97) движением сверху вниз и осторожно привести в соприкосновение с головкой блока цилиндров.
- Установить гайки (М7, стрелки) и завернуть их от руки, до момента прилегания к опорной перемычке.
Внимание!
Убедиться, что промежуточные рычаги и рычаги толкателей находятся на своих местах, не соскользнули.
- Затянуть гайки (М7) от середины к краям, моментом 14 Н·м (1,4 кгс·м). Установить крышку подшипника «RE1» так, чтобы маркировка читалась со стороны впуска. Установить гайки (М7, стрелки) и затянуть их моментом 14 Н·м (1,4 кгс·м).

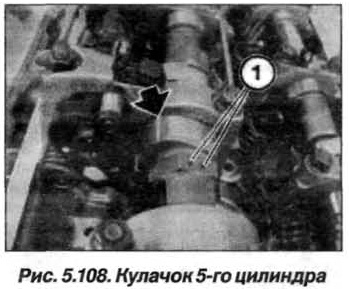

- Повернуть распределительный вал впускных клапанов БМВ Х5 Е53 по направлению вращения так, чтобы кулачок 5-го цилиндра занял наклонное верхнее положение, как показано на рисунке 5.108 (стрелка).
- Установить левые исполнительные узлы системы VANOS впуска и выпуска. Ввернуть свечи зажигания цилиндров 5 – 8. Установить крышку левой головки блока цилиндров и катушки зажигания цилиндров 5 – 8. Установить двигатель привода левого эксцентрикового вала и собрать двигатель.
