Руководство по эксплуатации, техническому обслуживанию и ремонту БМВ Х5 Е53

Замена правого распределительного вала выпускных клапанов

Технология проведения снятия и установки правого распределительного вала выпускных клапанов БМВ Х5 Е53 аналогична с технологией для левого распределительного вала выпускных клапанов, описанной выше. При этом необходимо учитывать следующее.

  • Повернуть распределительный вал выпускных клапанов за шестигранник так, чтобы кулачок 1-го цилиндра (стрелка, рис. 5.109) встал горизонтально.

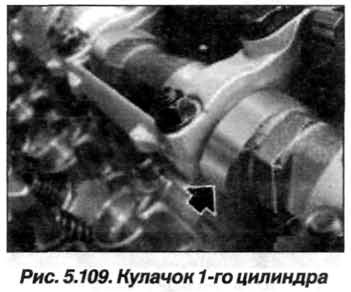

    Рис. 5.109. Кулачок 1-го цилиндра БМВ Х5 Е53 N62
  • Крышки подшипников распределительного вала впускных клапанов на стороне цилиндров 1 – 4 имеют маркировку «LE1 – LE5», читаемую со стороны впуска.
  • Снятие промежуточных рычагов следует начинать с 4-го цилиндра, для цилиндров 1 – 3 действия аналогичны.
  • Распределительный вал впускных клапанов 1 – 4 имеет обозначение «EIN 14».
  • Установку правого распределительного вала впускных клапанов на стороне цилиндров 1 – 4 необходимо начинать с 4-го цилиндра.
